Cómo alimentar un dispositivo usando cable UTP / Ethernet

En esta guía aprenderás una forma sencilla y útil para alimentar placas Heltec Wireless Stick Lite V3, o cualquier otro dispositivo que funcione a través de USB, utilizando un cable UTP/Ethernet.

Imagen PCB Faketec

Este método es práctico cuando necesitas llevar alimentación a distancias mayores que las de un cable USB típico, ya que el cable Ethernet es más económico, robusto y puede superar fácilmente los 10 metros.

🛠 Materiales necesarios​

  • Placa Heltec WSL V3 (o cualquier dispositivo alimentado por USB, como ESP32, Raspberry Pi Zero, etc.)

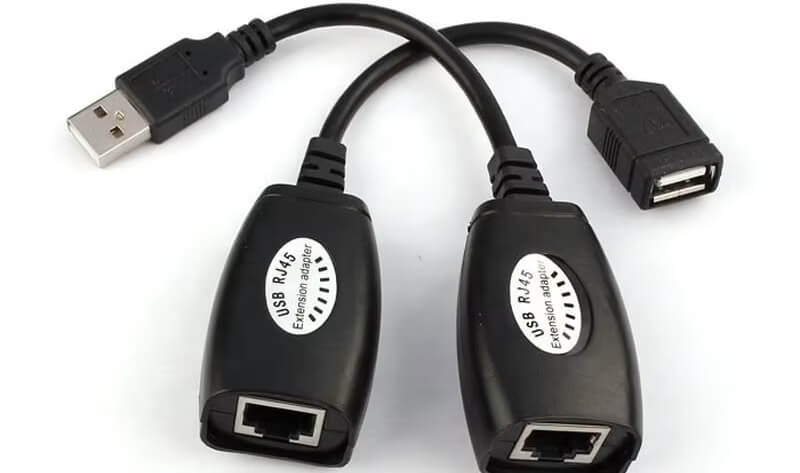

  • Cable USB macho a RJ45 (Ethernet)
  • Cable UTP (par trenzado, Cat5e o superior, longitud necesaria)
  • Cable USB-C a USB-A macho (para conectar la alimentación)
  • Fuente USB de 5V (cargador de móvil, powerbank, PC, etc.)

Materiales usados en el ejemplo:

  • Splitter o hub USB — Amazon
  • Adaptador USB a Ethernet — Amazon
  • USB-C a USB-A macho — Amazon

🔌 Esquema de conexión​

El principio es muy sencillo:

  1. El adaptador USB macho a RJ45 convierte el conector USB a un conector Ethernet.
  2. El cable UTP transporta los 5V y GND por dos de sus pares trenzados.
  3. En el otro extremo, el adaptador RJ45 a USB hembra reconvierte la señal a USB.
  4. Conectas tu cable USB-C a la Heltec, ¡y listo!

⚠️ Importante: El cable UTP transporta solo alimentación (no datos USB).
Este método no sirve para comunicación USB, únicamente para alimentar.

📋 Paso a paso​

  1. Prepara los cables
    Conecta el adaptador USB macho a RJ45 a la fuente de alimentación USB de 5V o al PC.

  2. Conecta el cable UTP
    Enchufa el cable Ethernet al adaptador RJ45.
    Puede tener la longitud que necesites, hasta unos 10-15 metros sin problema.

  3. Adapta de nuevo a USB
    En el extremo donde está la Heltec, coloca el adaptador RJ45 a USB hembra.

  4. Conecta tu Heltec
    Usa un cable USB-C a USB-A macho para alimentar la Heltec desde el adaptador USB hembra.

✅ Ventajas de este método​

  • Permite llegar a distancias mayores que las de un cable USB estándar.
  • Reutiliza cables UTP económicos y fáciles de conseguir.
  • Compatible con cualquier dispositivo que funcione a 5V por USB.
  • Robusto y sencillo de implementar.

🎥 Vídeo explicativo​

Puedes ver el vídeo completo en YouTube:

📌 Notas finales​

Este método es ideal para proyectos de domótica, IoT, estaciones remotas o cualquier caso donde necesites alimentar un dispositivo USB en un lugar alejado.

Si tienes dudas, puedes dejarlas en los comentarios del artículo original o contactar con el autor.

Fuente: Artículo original en Los inventos de almogu

  • Redactado por @LosInventosdeAlmogu en telegram.

  • Adaptación a web: emylio
