Nodo solar Meshtastic (WIO SX1262 y Faketec v4)
📐 Esquemas creados por Calamar (@Calamar84) para la comunidad Meshtastic España.
🗓️ Actualizado: 19-06-2025
Esta guía recopila los esquemas de conexión para montar un nodo solar Meshtastic con:
- 🔧 Versión A: Kit XIAO nRF52 con radio WIO SX1262
- 🧪 Versión B: PCB DIY Faketec v4
Ambas versiones incorporan:
- ⚡ Control de carga solar
- 🔋 Medición de carga y consumo de batería
- 🌡️ Sensor ambiental (temperatura, humedad y presión) con BME280
🧰 1) Materiales
🔗 Comunes a ambas versiones
- Panel solar 5V (entrada a módulo de carga)
- Batería Li-Ion/LiPo 3.7V (conexión a B+/B− del cargador)
- Módulo MPPT CN3791 (3.7V–6V)
- Medidor de corriente/voltaje INA3221
- Sensor BME280 (3.3V, I2C)
- Antena 868 MHz (LoRa)
- Cableado, estaño y herramientas de soldadura
🧩 Específicos por variante
- Versión A (WIO SX1262): placa/controladora WIO con radio SX1262
- Versión B (Faketec v4): placa Faketec v4
🧠 2) Variante A — WIO SX1262
🔍 Puntos clave
- Conector de antena 868 MHz (LoRa) y 2.4 GHz (Wi-Fi)
- Integración I2C para INA3221 y BME280

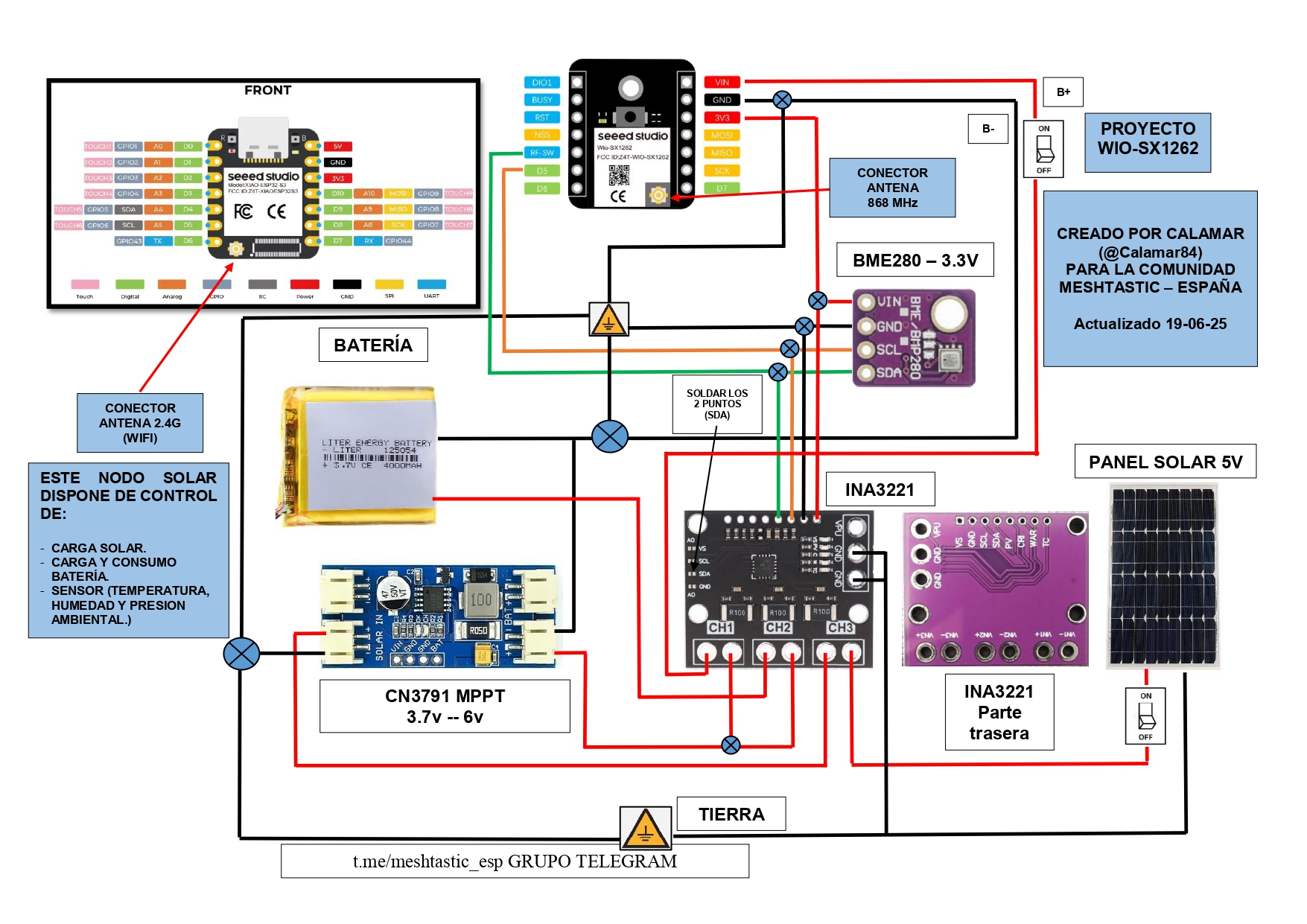

📷 Esquema de cableado
🧪 3) Variante B — Faketec v4
🔍 Puntos clave
- Integración del INA3221 por I2C
- BME280 alimentado a 3.3V por I2C

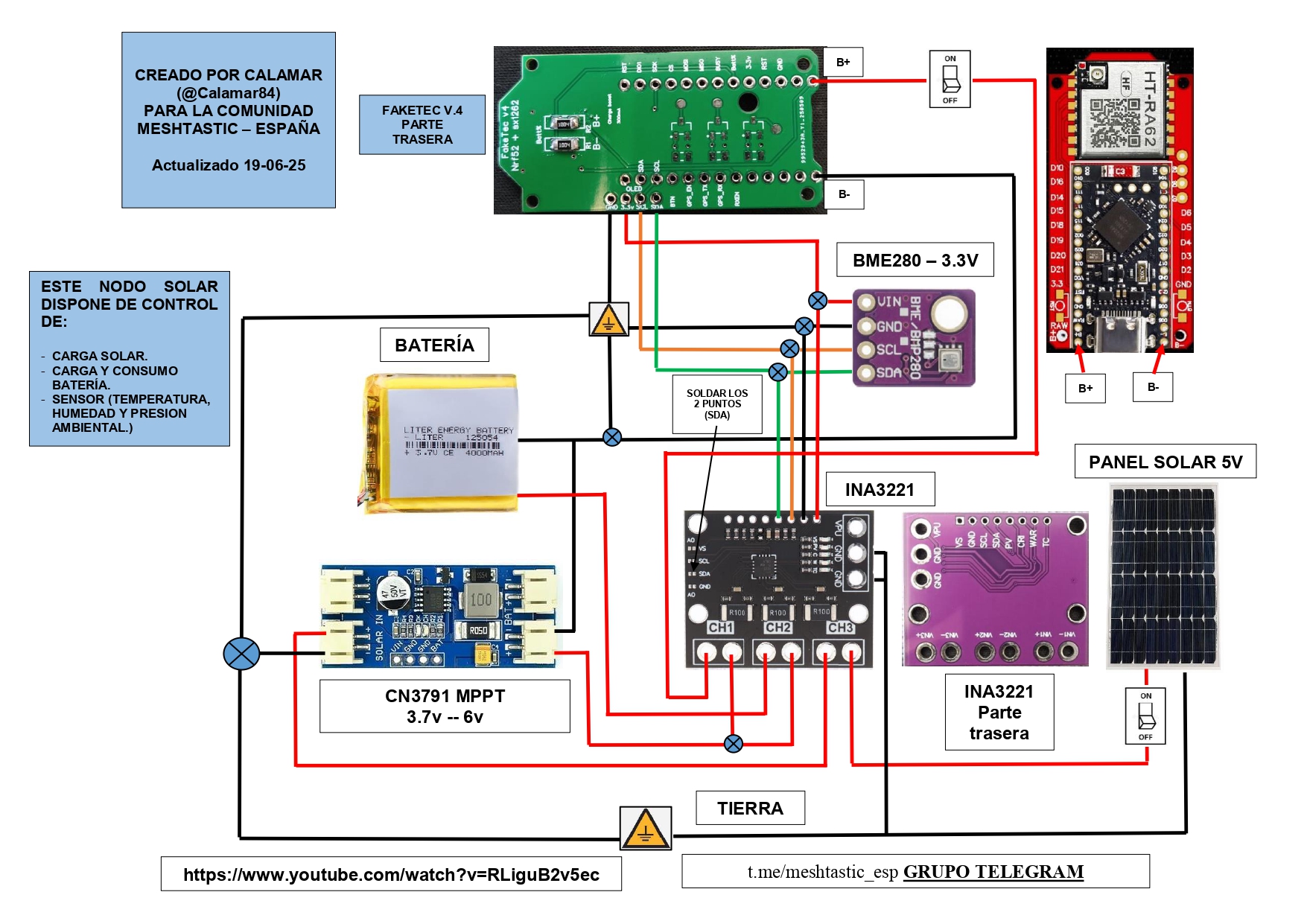

📷 Esquema de cableado
tip
🎥 Referencia: vídeo demostrativo realizado por EA3GRN sobre Faketec v4:
🛠️ 4) Montaje paso a paso
- Planifica el cableado: define qué canales del INA3221 medirán solar → cargador y batería → carga
- Suelda el INA3221: incluye los pads traseros (2 puntos) si tu módulo lo requiere
- Instala el CN3791 y conecta panel y batería (respeta polaridades B+ / B−)
- Tira el bus I2C (SDA/SCL, 3V3, GND) a INA3221 y BME280
- Conecta antenas 868 MHz y 2.4 GHz
- Prueba en banco: verifica tensiones, lectura del BME280 y del INA3221
- Encapsulado: coloca todo en caja estanca, gestiona pasamuros para antenas y panel
⚙️ 5) Configuración de firmware
- Activa telemetría del sensor ambiental (BME280) y de batería si tu build lo soporta
- Añade lecturas periódicas del INA3221 y publícalas por la malla
- Ajusta intervalos de beacon y potencia para equilibrar autonomía y cobertura
🧯 6) Solución de problemas
| Problema | Posible causa / solución |
|---|---|
| No carga la batería | Revisa polaridad B+ / B− y conexión del panel en IN+ del CN3791 |
| No se leen sensores | Confirma 3V3 y GND; prueba continuidad; verifica SDA/SCL comunes |
| Medidas incoherentes | Revisa el intercalado del INA3221 en las líneas que pretendes medir |
| Sin RF | Comprueba antenas bien conectadas y que estés en la banda 868 MHz |
🤝 7) Créditos y comunidad
- Diseño y esquemas: Calamar (@Calamar84) – Meshtastic España
- Adaptación a web: emylio
- Comunidad: Telegram Meshtastic España
